Description
La conception de ce lecteur CD NAD C568 fait appel à des composants sélectionnés pour leurs performances audiophiles. La conversion numérique – analogique est assurée par l’excellent DAC Wolfson WM874 afin d’offrir une remarquable linéarité. On retrouve également un ensemble d’amplificateurs opérationnels Texas Instrument M4562 et une horloge de marque Crystek pour les liaisons numériques. Cette dernière permettra de bénéficier d’un haut niveau de précision et d’un faible jitter. Le constructeur a également veillé à la qualité de la sortie numérique puisqu’il a fait le choix de mettre en place un étage tampon et un transformateur pour l’isoler du convertisseur. La sortie numérique profite ainsi d’une impédance de sortie ajustée avec précision à 75 Ohms dans le but, là aussi de réduire les distorsions provoquées par les erreurs de jitter. L’ensemble de l’alimentation est assurée par un transformateur toroïdal associé à une régulation séparée pour le circuit analogique et le circuit numérique.

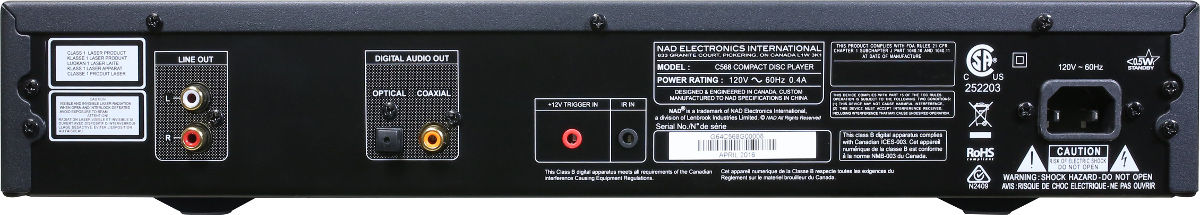

Côté connectique, ce lecteur CD NAD C568 se voit naturellement doté d’une sortie analogique stéréo RCA, d’une sortie numérique coaxiale et d’une sortie numérique optique. On notera également l’intégration d’une entrée Trigger IN et d’une entrée IR IN permettant respectivement de faciliter la mise en fonctionnement d’une installation hi-fi et de placer ce lecteur dans un meuble sans gêner le fonctionnement de la télécommande infrarouge.
Ce lecteur CD NAD C568 se voit également équipé d’un port USB en façade. Il sera ainsi possible de connecter une clé USB afin de lire les fichiers MP3 et WMA stockés sur celle-ci et profiter des qualités du DAC intégré à ce lecteur CD. Cette fonction de lecture sur USB prend en charge les fichiers MP3 et WMA
Conception
DAC Wolfson WM8741
Affichage VFL
Horloge haute précision Crystek
Alimentation par transformateur Toroïdal
Mesures
Analogiques
Niveau de sortie analogique : 2,2 V (± 0,1 V)
Réponse en fréquence : 5 Hz – 20 kHz (± 0,5 dB)
Distorsion Harmonique Totale (DHT) : < 0,01 % (1 kHz)
Rapport signal/bruit : 118 dB (1 kHz)
Équilibre des canaux : ± 0,5 dB
Séparation des canaux : > 90 dB
Plage dynamique : 95 dB
Linéarité : 0,01 dB (0 à – 3 dB) / + 0,15 dB (0 à – 60 dB)
Numériques
Niveau de sortie analogique : 2,2 V (± 0,2 V)
Réponse en fréquence : 20 Hz – 16 kHz (± 1 dB)
Distorsion Harmonique Totale (DHT) : < 0,03 % (1 kHz)
Rapport signal/bruit : 118 dB (1 kHz)

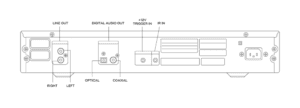

Connectique
1 sortie RCA stéréo
1 sortie S/PDIF coaxiale
1 sortie S/DIF optique
1 port USB (façade)
1 entrée Trigger In
1 entrée IR IN
Accessoires fournis
Télécommande
Câble d’alimentation
Généralités
Dimensions (L x H x P) : 435 x 80 x 306 mm
Poids : 4,9 kg
Consommation en veille : < 0,5 Watt
