Description
La prise de terre est un élément essentiel de l’installation électrique. Elle assure une fonction de sécurité pour pallier le risque d’électrocution en cas de défaut d’isolement.
Elle est, également, indispensable dans la réduction des champs électriques en les évacuant par la terre.

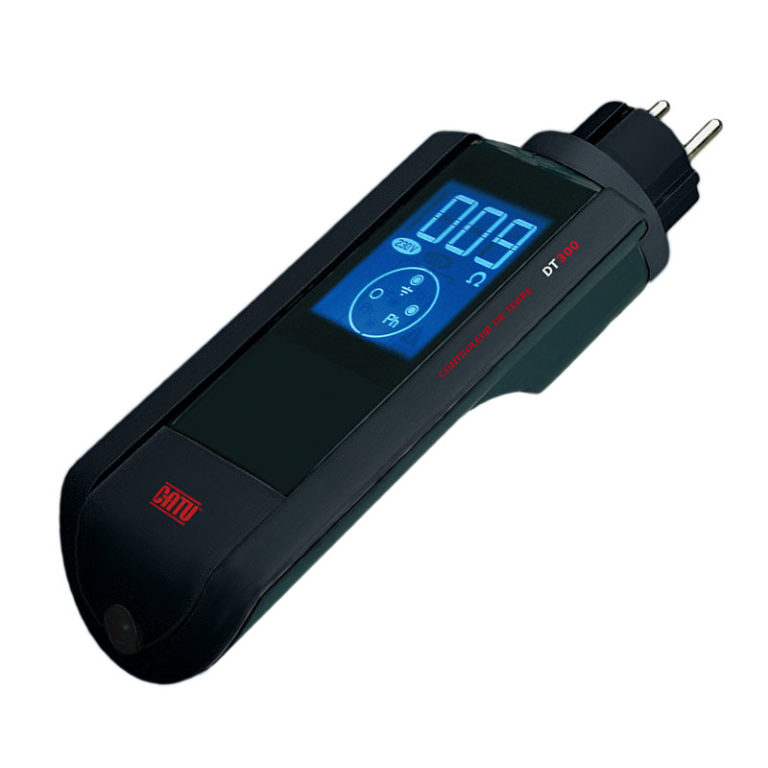

Le CATOHM DT300 permet la mesure de la résistance de terre sur le principe de mesure dit “de boucle de défaut”.
Le DT-300 permet de contrôler par affichage sur écran LCD :
– la présence de tension et la conformité du réseau,
– la position de la phase,
– le raccordement à la terre du conducteur de protection, avec comme fonctions principales la mesure de la valeur de résistance de terre, ainsi que le contrôle de la continuité des masses métalliques par signal sonore.

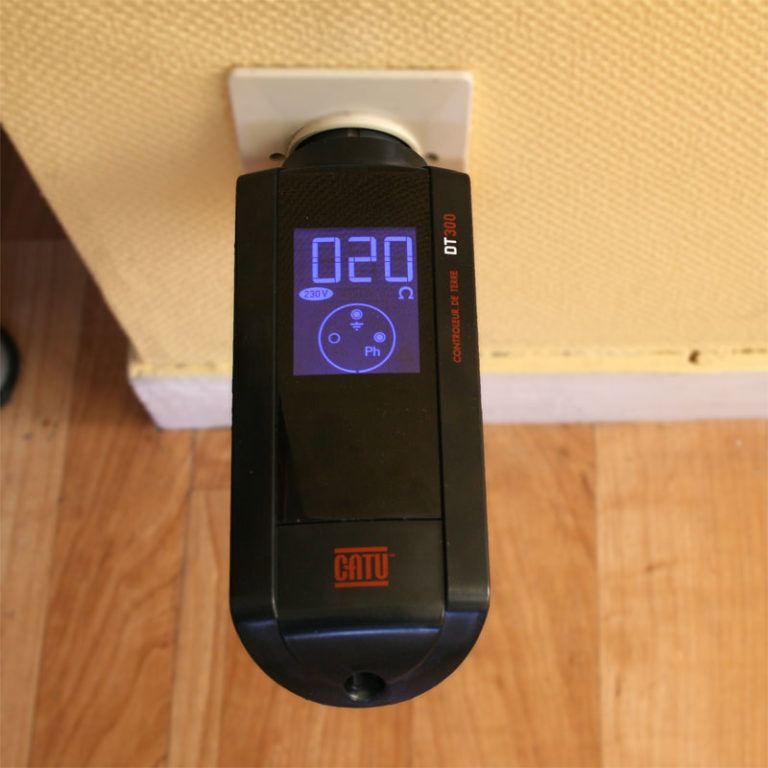

Une fois connecté sur une installation correctement raccordée l’affichage de la valeur de terre se fait instantanément sur la partie supérieure de l’écran LCD à 4 digits pouvant indiquer des valeurs de résistance de terre allant de :
– 0 à 100 Ω, digits de couleur BLEU (≦ au seuil de 100 Ω préconisé par la NF C 15-100)
– 101 à 1999 Ω, digits de couleur ROUGE
Informations techniques :
- Marque : CATU
- Fonctions : indication présence terre, indication position phase, contrôle les continuités des masses métalliques
- Contrôle : conforme écran bleu, non conforme écran rouge
- Tension nominale : 230V environ -10/+6%
- Fréquence : 50/60 Hz
- Courant mesure boucle terre < 15 mA (inférieur au seuil de déclenchement des disjoncteurs 30 mA)
- Précision : ± (3% +1digit) sur résistance pure, plage 0-200 ohms, à 23°C +/5°C
- Informations conformité : CEI 61010-1 EN 61557-4
- Catégorie d’installation : III – Classe IIIP40, IK06, CE
- Dimensions : 71x210x51 mm (boîtier) / Ø105 x62 mm (enrouleur)
- Poids : 350 g (boîtier seul) / 660g avec enrouleur
- Alimentation : Auto-alimenté par la prise testée

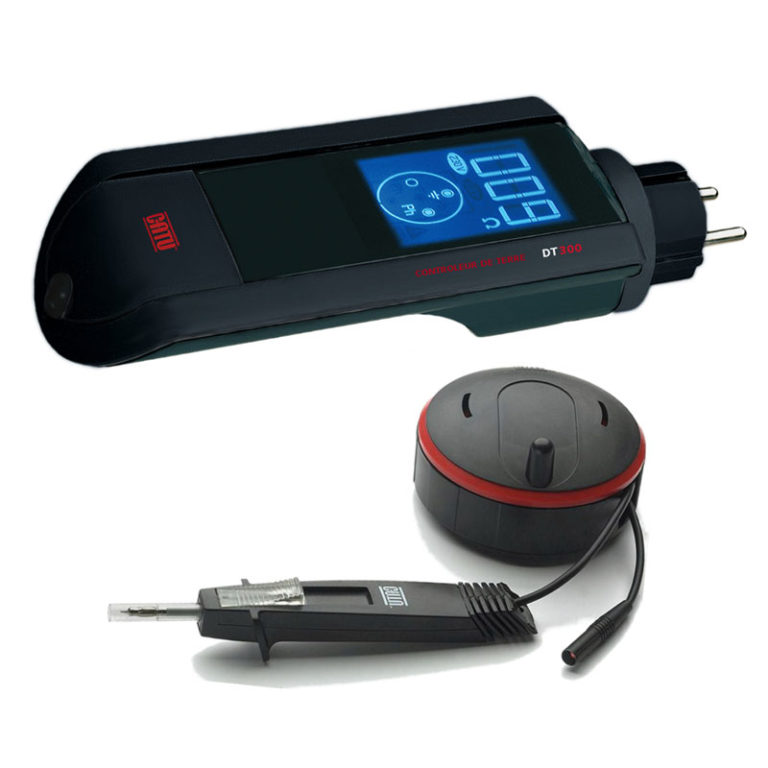

- Accessoire fourni : Enrouleur avec pointe de contrôle pour vérifier les continuités d’une longueur de 7 m
- Résistance de continuité prise en compte : 2 Ohms
- Garantie : 2 ans
- Origine : France
